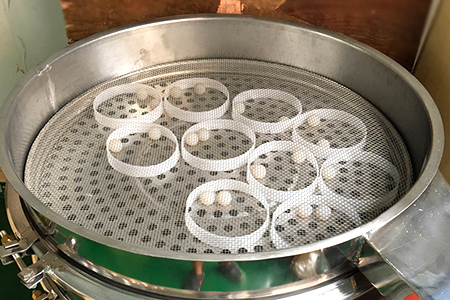

旋振篩物料運動規律的計算機模擬

        從上面分析可知，旋振篩的物料相對于篩面的位移}X和△Y由(C9)和(10)給出，這是一個變系數非線性常微分方程組，用普通的方法不易求解，下面通過數值方法，采用二階微分方程的龍格一庫塔法來求得△X和△Y，并用計算機繪出物料的運動軌跡曲線，從而可以找到其運動的特點，并且還可以得出影響運動軌跡的主要因素，選取篩機的較優參數。其計算機模擬框圖如圖20

        由上面計算機繪制的圖線可以看出，單顆粒物料在篩面上的相對運動軌跡是按順時針?lè)较蛐D(zhuǎn)的，取決于激振電機的正轉，是從中心逐漸向邊緣移動，既有宏觀的輸送運動，又有微觀的翻滾運動。當偏心塊之間的夾角不同時，物料的運動狀態和軌跡不同。當其夾角在300^-450之間時，翻滾運動激烈，此時的篩分效率zui高。另外還可以看出，偏心質量mo、偏心半徑r,篩機參振部分的質量M、轉動慣量J和彈簧剛度，對物料的運動軌跡影響較大。m。較大時，激振力較大，物料處于拋擲運動狀態，不利于篩分作業，但m。較小時，生產量小，另外微觀的翻滾運動也不劇烈。偏心半徑r要選得適當，即不能太大或太小。當參振部分的質量M較小時，易激振，微觀的翻滾運動，宏觀的螺旋輸送運動速度較快，但隨著M的增大激振費力，運動速度較慢。隨著J的增加，搖擺運動劇烈起來，使得物料顆粒沿切線方向的慣性力增加，從而微觀的翻滾運動越劇烈，宏觀運動的軌跡近似于螺線，較為理想。
