圓形搖擺篩
一、YBS系列搖擺篩概述：
圓形搖擺篩的設計是為了滿足大產量，高精度篩分的廠家而特殊設計的一種高 效篩分機，簡單的篩分是雙眼注視雙手篩分。搖擺篩分機就是對此的機械模擬，它是目前有效的模擬了人工篩分運動的有效原理(篩分精度、效率、篩網壽命均是常規圓篩的5-10倍)，符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。
二、YBS系列搖擺篩結構原理：
基本的回轉運動與人工篩分相類似;偏心率從25到40mm可調;低速V型皮帶驅動從120到360rpm可調;
每一種產品的停留時間可以通過搖擺篩的徑向角與切向角朝驅動軸線方向進行調整;
因此建立水平與拋擲三維翻滾運動，物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播，細小顆粒從而完成了整個篩分過程;
水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離;較大顆粒被運到出口處。出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素;
此次過程在每篩層之間重復進行。
三、YBS系列搖擺篩特點：
1、高達5倍的單位面積產出;
2、準確到6級分離，篩分透網率高達90%一99%;
3、使用硅橡膠球、超聲波、轉輪刷等高 效清網裝置系統，篩孔不會堵塞;
4、密閉除塵，操作安全;
5、加速度比振動篩低4.5倍;
6、篩分零件壽命提高而維護減少;
7、噪聲<75分貝;優化重理均衡，地基動態負荷低。

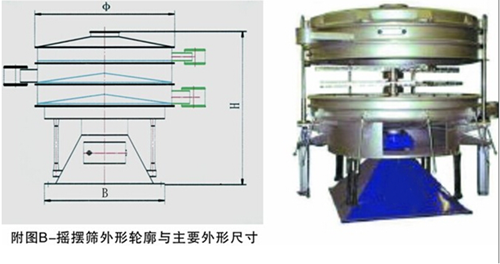

四、YBS系列搖擺篩篩分原理與控制圖:
搖擺篩的設計原理是多層疊加，以曲柄軸驅動實現動態平衡。
在可調整傾角的剛性曲柄軸的驅動作用下，篩體可實現三維空間運動。即在圓周運動的基礎上疊加垂直方向的上下運動，擺動的頻率隨 旋轉速度、偏心度、徑向角和切向角調整的大小而變化。
由于這種獨特的設計，由此形成其工作參數的組合可以無窮的多，使得被篩分的顆?；蚍勰┛梢运谕乃俣仍诤Y網層面上呈螺旋漸開運動，達到期望物料滯留在篩網層上的時間。所以說搖擺篩是一款非常經典慣用的篩分、過濾設備。而且他的篩分精度之高，可高達90-99%，這對于機械式篩分來說是比較可喜的，這還源于它是采用的仿人工篩分的原理，將手工篩分動作的"篩"平面圓周運動，和"簸"向上拋物料，這兩種運動形式***好的結合在一起，這也突出了另一優點：可使篩分精度、篩分效率、篩網壽命在普通旋振篩的基礎提高到5-10倍 。

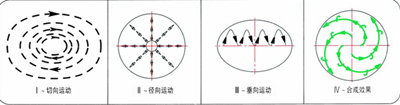

搖擺篩篩分過程中它的運動軌跡和篩分曲線我們可通過特定的工具制作出來，下面的圖能很好的反映出搖擺篩工作過程中篩分物料的運動軌跡：

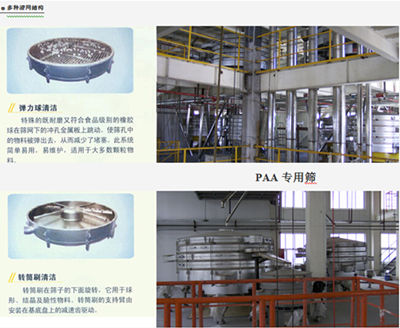

五、YBS系列搖擺篩高 效的清網裝置系統:
精細篩網的網眼經常被顆粒、粉塵或靜電聚集堵塞，這會影響篩分設備的工作性能并對篩分機的篩分精度有所影響。因此根據不同的篩分產品選擇相應的清網裝置系統具有重要的意義。振威搖擺篩分機采用圓形層疊式構造并具有三維運動效果， 非常容易安裝各類清網裝置系統。

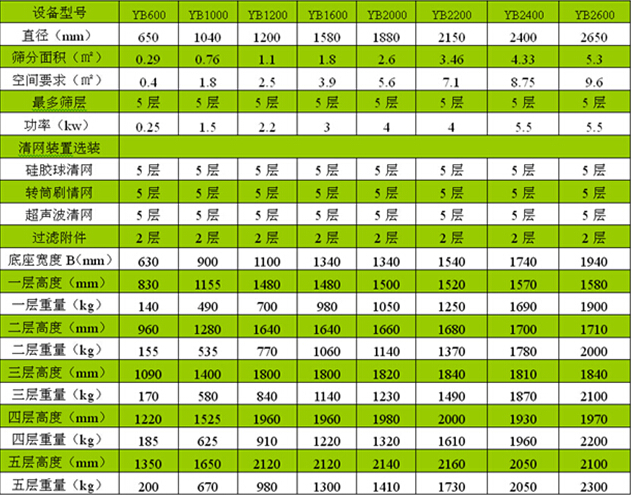

六、YBS系列搖擺篩技術參數:
