振動篩在燒結礦和球團礦轉鼓強度的測定中的應用
振動篩在燒結礦和球團礦轉鼓強度的測定中的應用-振動篩分機在燒結礦和球團礦轉鼓強度的測定中要有三次用到振動篩分機。關于振動篩在該測定中的應用，冶金部也有相關的規范文件-“關于燒結試驗設備的設計、試制的通知”。下邊就看一下震動篩在該測定中的重要應用吧。
該系列設備包括：
鼓前篩分：鼓前一次、二次振動篩；
強度測定：機械強度測定轉鼓；
鼓后篩分：鼓后機械搖篩及粒度分析篩、含粉率機械篩。
共5臺設備, 是全國各鋼鐵廠、燒結廠、檢測燒結礦、球團礦強度的必備檢測設備。
燒結、球團礦鼓前一次、二次振動篩
一、技術性能
名 稱： 鼓前一次振動篩 鼓前二次振動篩
用 途： 對燒結球團礦進行鼓前篩分 對燒結球團礦進行鼓前篩分
型 號： HXSG－1 HXSG－2
篩面層數： 2 2
篩面孔徑： 40×40，25×25mm 16×16，10×10mm
篩面有效面積： 1600×500mm 1600×500mm
篩面傾角： 10 o 15 o
振 幅： 3mm 2mm
電機功率： 2.2KW 2.2KW
電 源： 380V 380V
控 制： 由機械篩自動計時控制儀控制 由機械篩自動計時控制儀控制
重 量： 650kg 650kg
二、設備結構

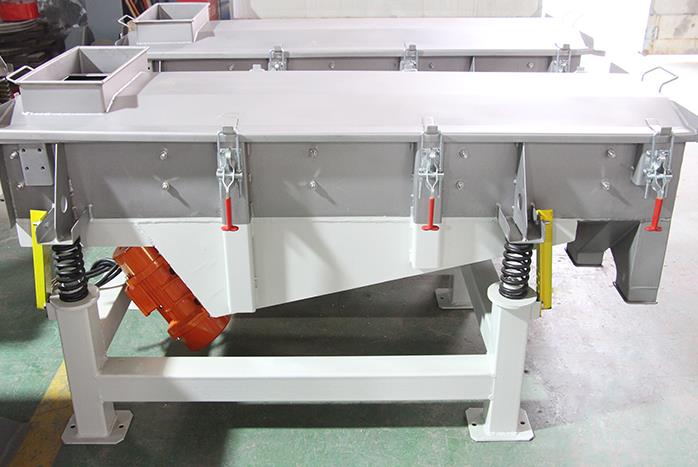

設備由底座、支架、篩體、篩片、彈簧支架、彈簧、進料口、電機和傳動機構所組成。
篩體內裝有上下二層篩片傾斜一定的角度，并以一定的頻率，一定的振幅進行振動，使燒結礦料沿著三個斜面隨著振動向下運動，以達到篩分的目的。一次振動篩和二次振動篩在結構上一樣，只有篩孔規格、篩面傾角、振幅、頻率等不一樣。
三、設備安裝、調試
1、將設備吊裝在預留好基礎孔的地面上，裝好底腳螺栓，再灌注水泥，將其固定住。
2、連接電源。將振動篩自動計時控制儀（以下簡稱為控制儀）打開，取出二根電源線。
1根三芯電源線：將帶插頭的一頭插到控制儀外客的三芯插座上，插時要注意插頭上缺口的位置，另一頭接到振動篩下方的電機上。
1根四芯電源線：將帶插頭的一頭插到控制儀外殼的四芯插座上，另一頭插到現場配置的四孔電源插座上。
3、進行振動篩篩分時間的預置。可用手按動時間繼電器上下方的按鍵，直接將時間進行調整（注意：?jiǎn)挝粸槊耄?表示增加，－表示減少）
4、將控制儀下方的電源開關拔到開，接通控制儀電源，此時電源指示燈變亮。
5、按下起動按鈕，振動篩開始振動。當?shù)竭_(dá)設定的時間時，振動篩會自動停止振動。
6、若要在未到設定時間時停止振動，可按下停止按鈕，則機械篩會立即停止震動。
7、不使用設備時，請將控制儀電源開關拔到關，以免有意外損壞設備。
8、安裝調試完后，可對設備進行試運轉。
篩子應啟動、停止正常，運轉平穩，橫向擺動不大，無異常噪音，電機皮帶溫升正常，即可進行正常使用。
四、設備的使用
1、首**行取樣，應按GB8209-87和GB2007-80中規定進行。一般做雙試樣轉鼓，式樣應為120kg，而且應保證其10.0～40.0mm粒級部分至少在60kg以上。若屬于企業自產自用，也可做試樣試驗，試樣量可減半。
2、先預置好需要進行篩分的時間，并把各粒級的接樣箱擺放好。
3、接通控制儀電源
4、啟動振動篩，待振動篩平穩振動后，即可從篩子后上方進料口。緩慢的進行給料。但要注意：給料不要快，要緩慢均勻地給，篩面上不要有堆積，每次給料量不要太多，以10kg為準，多不超過15kg，待這次料篩完后，再給下一次的料。
5、全部試樣篩分完畢后，關閉控制儀電器。再將各粒級試樣箱中的試樣，分級進行稱量，并計算出各粒級的含量。
五、設備的保養及維護
由于本設備振動較大，每次使用完后都應該認真檢查各部位緊固件是否緊固，若松動應及時緊固。另外應定期檢查電機、皮帶傳動機構、彈簧。另外，彈簧的壓縮量，出廠時已調節好并已固定，一般不要輕易調動。
